OpenStudio建筑能耗模拟培训

本课程适用于：软件模拟工程师、设计师、承担单位项目经理、地产研发工程师。


OpenStudio由4个单独的功能模块组成： OpenStudio SketchUp Plug-in、OpenStudio Application、ResultViewer和Parametric Analysis Tool。


• OpenStudio SketchUp Plug-in是基于SketchUp的插件，用于建立建筑3维几何模型，如下图1所示。
• OpenStudio Application用于可视化地输入其他参数，如气象文件、Schedule、围护结构信息、暖通空调系统（HVAC System）和运行模拟（Simulation），如下图2至7所示。
• Daylighting模块，OpenStudio使用先进的Radiance模拟动态自然采光过程。
• ResultsViewer用于对模拟结果进行可视化的查看和分析，方便查看随时间变化的数据，如房间内的逐时温度，如下图8所示。
• ParametricAnalysisTool用于参数化的分析，如下图9。
• LEED，可进行美国LEED标准模拟并输出报告，如图10所示。
• Cost，具有经济模块，能够进行全生命周期成本计算，如下图11。

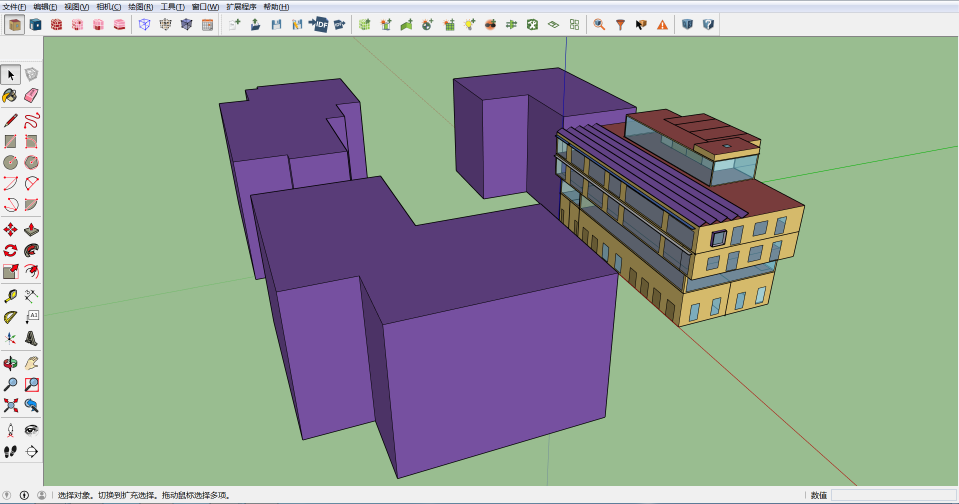

图1 OpenStudio可视化建模界面

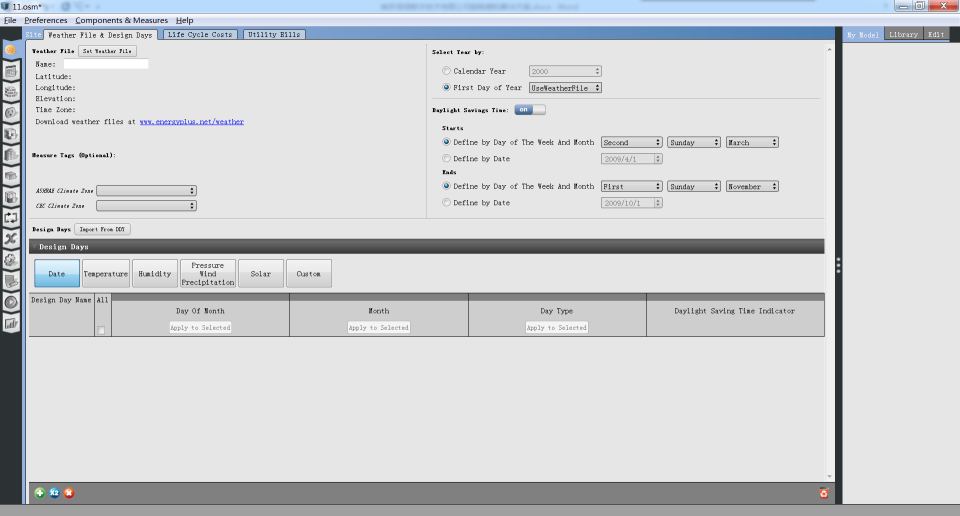

图2 OpenStudio Application界面

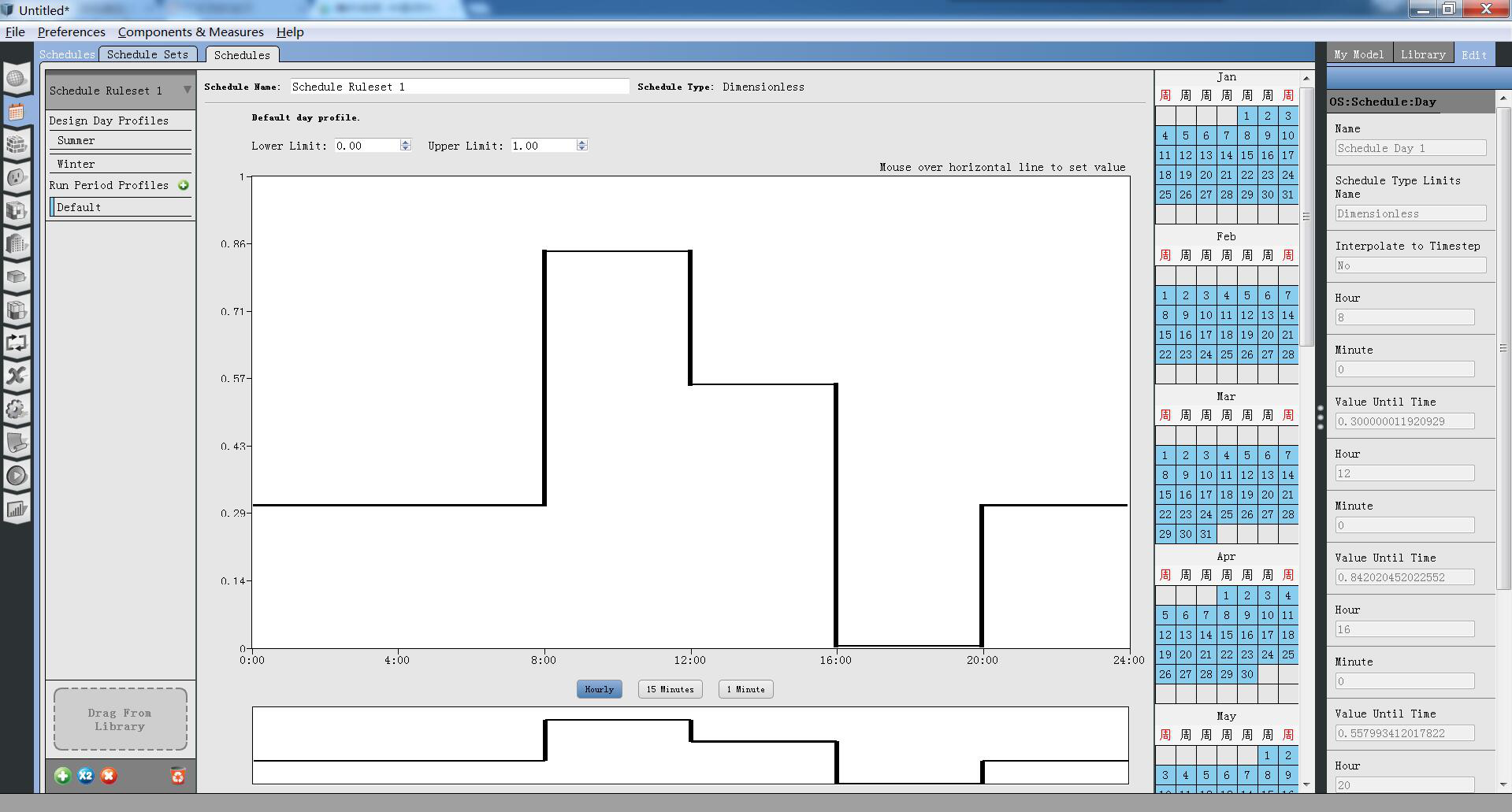

图3 可视化Schedule

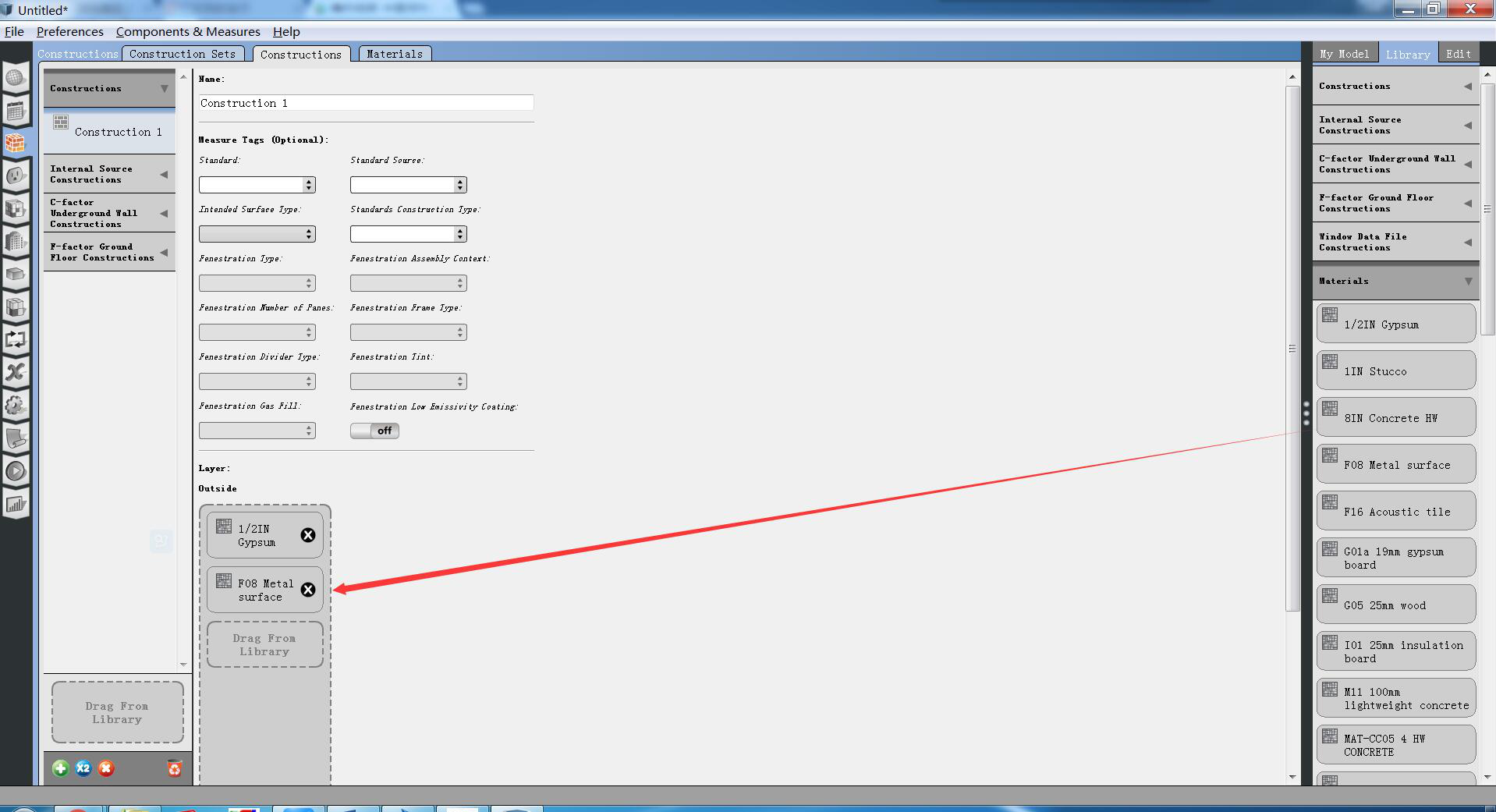

图4 通过拖拽建立围护结构构造

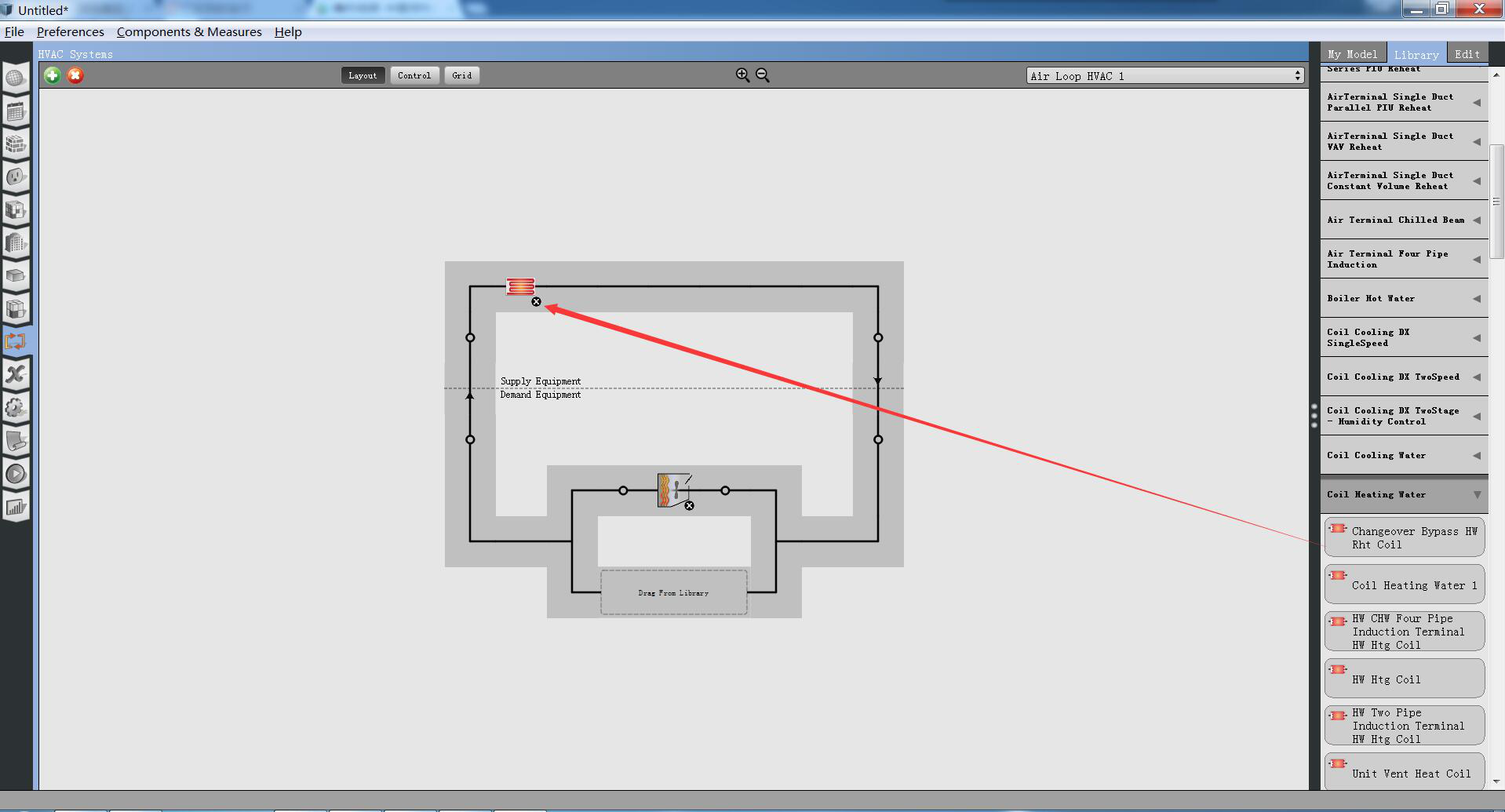

图5 可视化建立空调系统

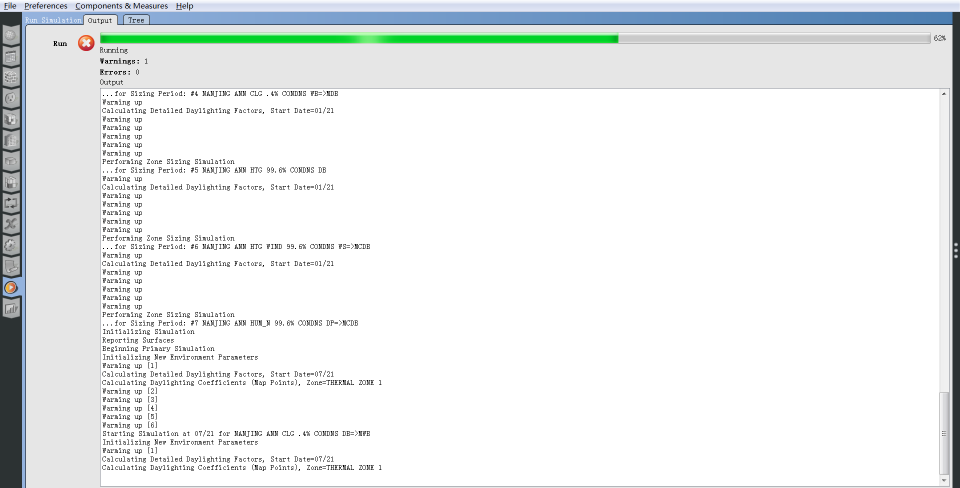

图6 运行模拟过程

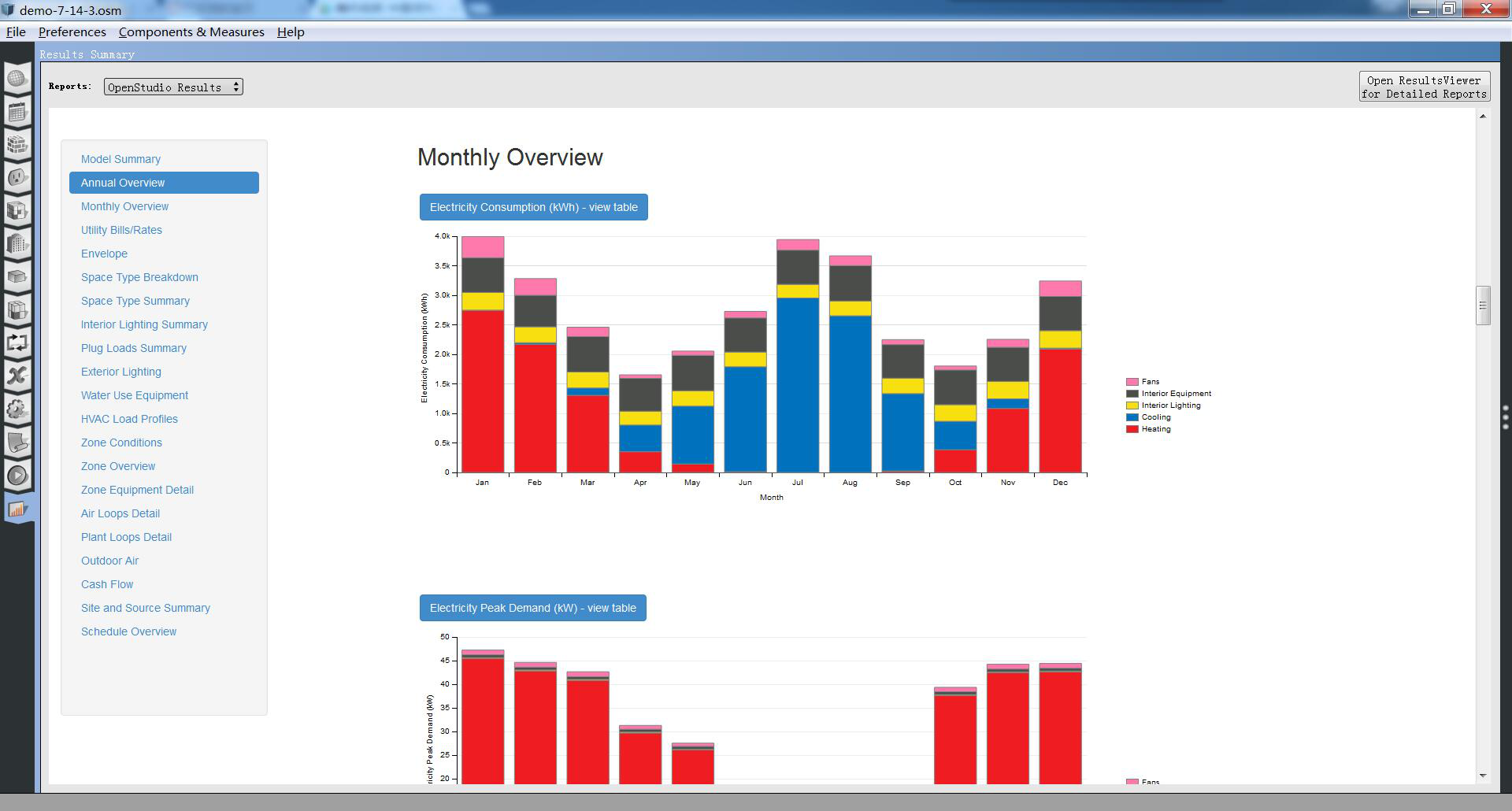

图7可视化结果分析图

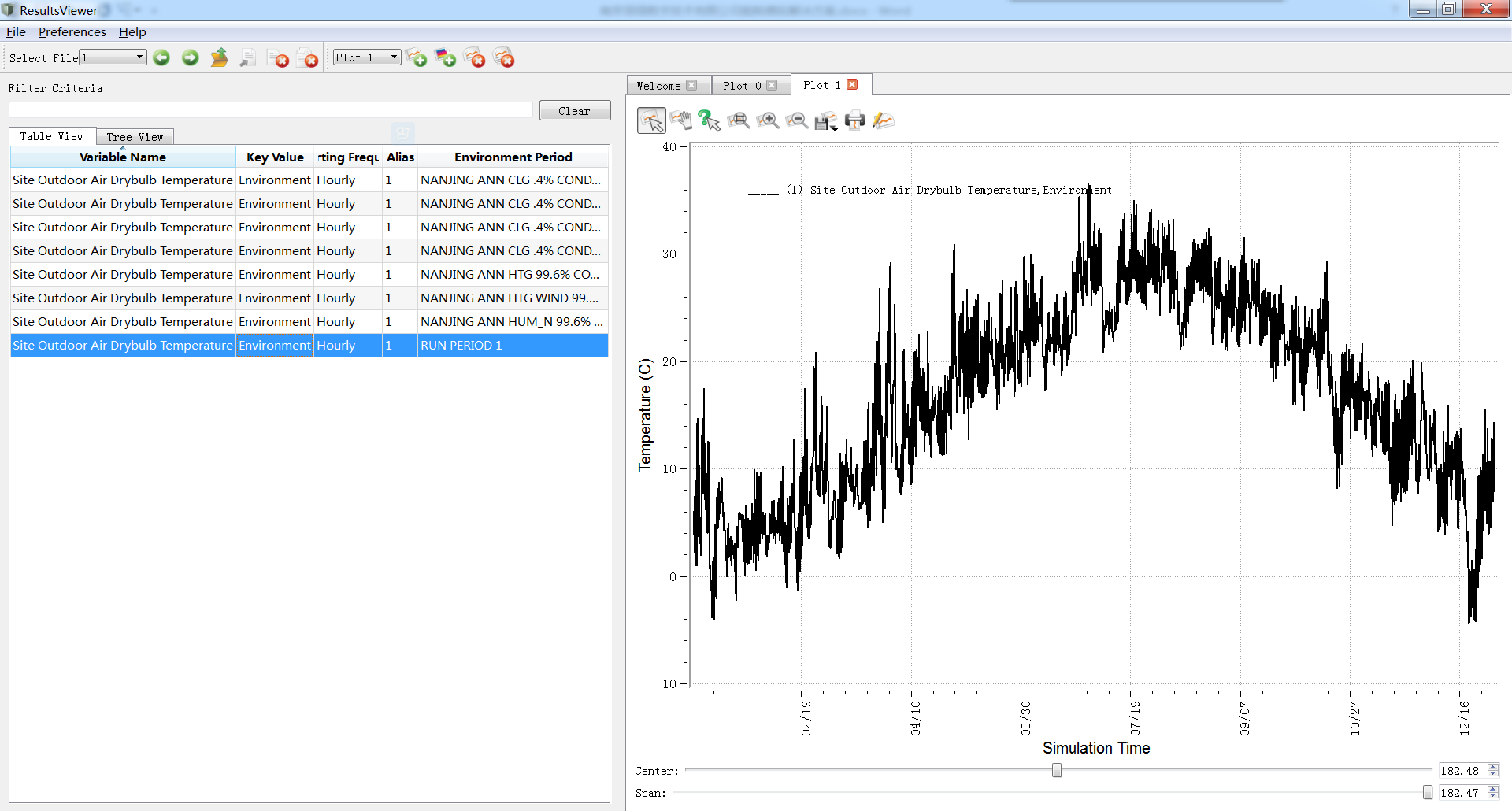

图8 ResultsViewer结果可视化分析

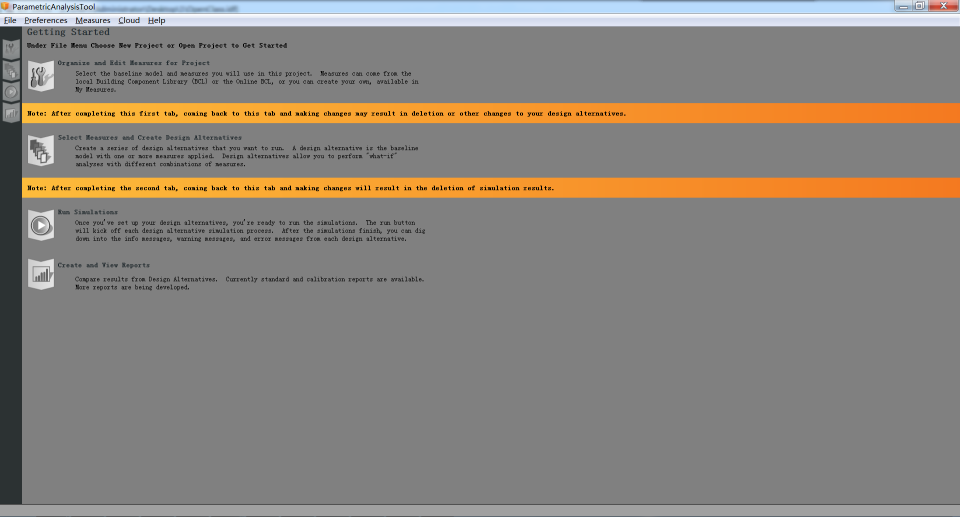

图9 ParametricAnalysisTool参数化分析工具

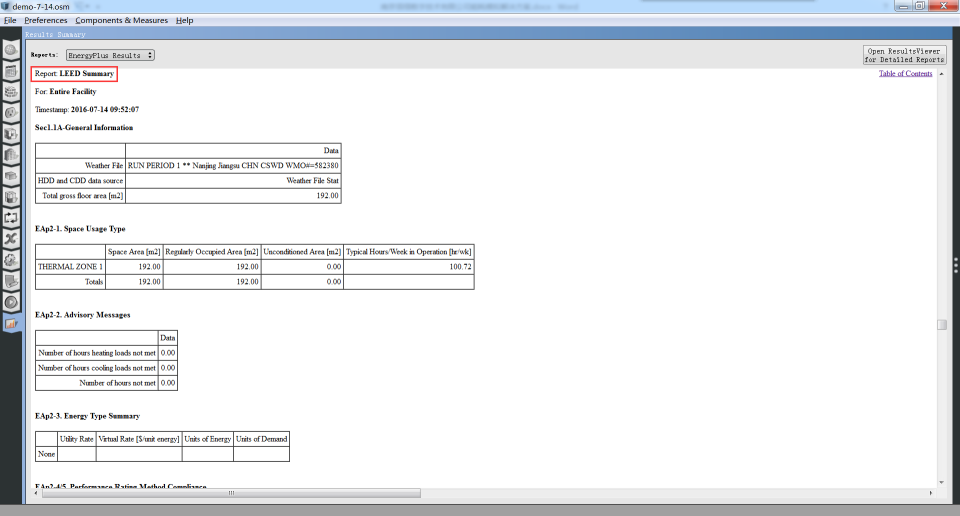

图10 输出LEED报告

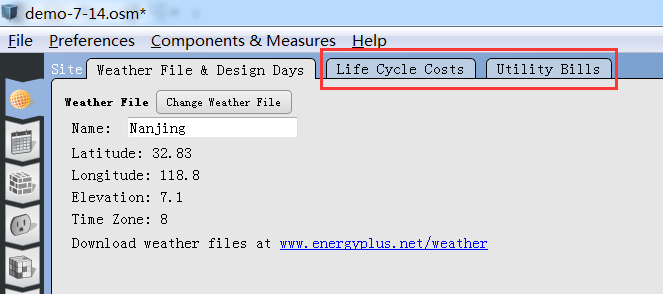

图11 经济成本模块


OpenStudio培训内容：

1.【建筑能耗模拟理论】—— EnergyPlsu热平衡算法、Radiance采光的算法等。

2.【软件介绍（SU, OS, E+）】—— 如何快速入门？

3.【OpenStudio SketchUp插件介绍】——如何Match，如何生成窗墙比？

4.【SketchUp建立几何模型】—— 如何快速建立建筑几何形体？

5.【Schedule学习】—— 时间表的可视化建立

6.【OpenStudio基本模拟流程】—— 所有的模拟过程均为如此

7.【固定遮阳模拟】—— 如何模拟其他建筑、小山和树木？

8.【活动遮阳模拟】—— 活动百叶遮阳是怎么对建筑的能耗和采光造成影响？

9.【自然采光分析】——自然采光模拟的指标和动态光环境模拟。

10.【Measure和模板】——如何生成ASHRAE 90.1 Baseline Model

11.【HVAC系统简介】——对OpenStudio模拟的空调系统分类，更容易理解

12.【Zone Equipment】——如何建立分散半分散式空调系统？

13.【PlantLoop】——如何建立空调水系统？

14.【AirLoop】——如何建立集中送风系统？

15.【空调系统控制】——SetpointManager和Controller

16.【地源热泵系统】——如何使用OpenStudio模拟地源热泵？

17.【Refrigeration-HotWaterSystem】——如何模拟冷藏冷冻系统和生活热水？

18.【ParametricAnalysisTool】——如何进行参数化分析？

19.【经济成本分析】——全生命周期成本分析。

20.【BIM模型交互】——如何将BIM模型导入OpenStudio进行能耗模拟分析

21.【导出到EnergyPlus内模拟】——导出IDF使用功能更强的EnergyPlus模拟
